Методом проб и ошибок.

Сообщение sergsib » 11 сен 2018, 20:19

Хотел написать про свой Grundig SAT500, но не успел переделки до ума довести, достал он меня. Вроде приёмник по науке сделан, но довести до ума современный приёмник, оказывается намного проще. Если всё получится, напишу потом.
А пока есть вопрос.
Хочу в гараже сделать антенну на СВ-ДВ, место только железная крыша 7х8м. Никто случаем не встречал такую антенну .
Удочка метров 5-6 вертикал, внутри медный провод и оттяжки на углы крыши через изоляторы ,тоже из медной проволоки, являющиеся рабочей частью антенны, возможно и ещё катушка удлиняющая . Сама крыша в виде земли. Никто не встречал такие варианты антенн, может название какое есть.
Что-бы искать как такую конструкцию замутить?
Или по другому необходимо делать? У меня есть удочка с удлиняющей катушкой, но она имеет явно выраженный резонанс, хотелось бы более широкополосную антенну.
Да, приёмник будет не простой, ламповый ТПС-58 и судя по тому, как он живо реагирует на коротенький проводок 1м на СВ , вход довольно высокоомный.

Аватара пользователя
Bachlor
Сообщения: 623
Зарегистрирован: 26 авг 2017, 19:09
Репутация: 11
Откуда: QTH LOC KO89WC
Благодарил (а): 7 раз
Поблагодарили: 11 раз
Russia

Методом проб и ошибок.

Сообщение Bachlor » 11 сен 2018, 20:47

sergsib писал(а):Источник цитаты Никто не встречал такие варианты антенн, может название какое есть.

Это по логике - вертикал с емкостной нагрузкой.
антенна
В диапазон вгонять удлиняющей катушкой. Подобие Т-антенны.
Т-ант. инфо.
Интересная информация про емкость антенны:
Техническая энциклопедия т. 7 стр. 395-398
Последний раз редактировалось Bachlor 11 сен 2018, 20:59, всего редактировалось 1 раз.
За это сообщение автора Bachlor поблагодарил:
sergsib

Аватара пользователя
sergsib
Сообщения: 475
Зарегистрирован: 22 авг 2017, 19:29
Репутация: 13
Откуда: NO15UL
Благодарил (а): 43 раза
Поблагодарили: 16 раз
Russia

Методом проб и ошибок.

Сообщение sergsib » 11 сен 2018, 20:54

Спасибо! Значит такая моя задумка имеет право на существование. Это хорошо.

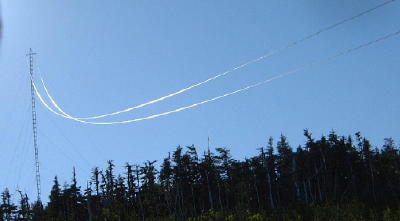

Вот вам за это фотка нормальной антенны на 80м. Это я летом на велике катался и сделал. Там плохо виден рефлектор -это линии белые на фото.Изображение
Последний раз редактировалось sergsib 11 сен 2018, 21:02, всего редактировалось 1 раз.

Аватара пользователя
Bachlor
Сообщения: 623
Зарегистрирован: 26 авг 2017, 19:09
Репутация: 11
Откуда: QTH LOC KO89WC
Благодарил (а): 7 раз
Поблагодарили: 11 раз
Russia

Методом проб и ошибок.

Сообщение Bachlor » 11 сен 2018, 21:02

sergsib писал(а):Источник цитаты Спасибо! Значит такая моя задумка имеет право на существование. Это хорошо.

Имеет, и самое вожное - вертикальная поляризация, ДВ рулит.:)
Сейчас себе такую считаю, почти 80 в длину получается, в 3 провода через метр в горизонте - около 600 пф.

Аватара пользователя
sergsib
Сообщения: 475
Зарегистрирован: 22 авг 2017, 19:29
Репутация: 13
Откуда: NO15UL
Благодарил (а): 43 раза
Поблагодарили: 16 раз
Russia

Методом проб и ошибок.

Сообщение sergsib » 11 сен 2018, 21:06

Bachlor писал(а):Имеет, и самое вожное - вертикальная поляризация, ДВ рулит.:)
Сейчас себе такую считаю, почти 80 в длину получается, в 3 провода через метр в горизонте - около 600 пф.

То-есть вы так ёмкость повышаете? Значит и я, если понадобится не 4 оттяжки, а 6 сделаю и будет больше ёмкость.
Единственное, моя емкостная нагрузка будет не горизонтальная, а под углом идти. Но ,думается и так сойдёт. Не хочется пять удочек на гараж ставить.
Последний раз редактировалось sergsib 11 сен 2018, 21:16, всего редактировалось 1 раз.

Аватара пользователя
Bachlor
Сообщения: 623
Зарегистрирован: 26 авг 2017, 19:09
Репутация: 11
Откуда: QTH LOC KO89WC
Благодарил (а): 7 раз
Поблагодарили: 11 раз
Russia

Методом проб и ошибок.

Сообщение Bachlor » 11 сен 2018, 21:14

sergsib писал(а):Источник цитаты То-есть вы так ёмкость повышаете? Значит и я, если понадобится не 4 оттяжки, а 6 сделаю и будет больше ёмкость.

Точно так. ЕСли есть желание с расчетами возиться - в технической энциклопедии доступно описано и формулы не мудренные.
С приближением можно выйти на расчетную.
Забыл. Удлиняющую катушку лучше с вариометром последовательно включать. Перестраиваться.

Аватара пользователя
sergsib
Сообщения: 475
Зарегистрирован: 22 авг 2017, 19:29
Репутация: 13
Откуда: NO15UL
Благодарил (а): 43 раза
Поблагодарили: 16 раз
Russia

Методом проб и ошибок.

Сообщение sergsib » 11 сен 2018, 21:24

Bachlor писал(а):Точно так. ЕСли есть желание с расчетами возиться - в технической энциклопедии доступно описано и формулы не мудренные.
С приближением можно выйти на расчетную.

Да, посмотрю ,может просто сделаю и SDRом гляну, а будет на работе время и посчитаю.
Я сейчас просто к швеллеру перекрытия прицепился, над ним утеплитель и крыша железная, ловит на СВ-ДВ довольно хорошо.
Только по стенам провода идут, а электрики мониторинг запустили и в ДВ типа телеграфа на многих частотах помеха. На крышу выходишь , значительно меньше помеха. Вот и хочу вынести антенну.

Аватара пользователя
sergsib
Сообщения: 475
Зарегистрирован: 22 авг 2017, 19:29
Репутация: 13
Откуда: NO15UL
Благодарил (а): 43 раза
Поблагодарили: 16 раз
Russia

Методом проб и ошибок.

Сообщение sergsib » 11 сен 2018, 21:29

Bachlor писал(а):Забыл. Удлиняющую катушку лучше с вариометром последовательно включать. Перестраиваться.

У меня есть другой вариант на КВ, все диапазоны ловит. Просто удлиняющая катушка имеет много отводов и перемычкой диапазоны переключаются. Но, я очень бы хотел, без всяких настроек обойтись!

Аватара пользователя
sergsib
Сообщения: 475
Зарегистрирован: 22 авг 2017, 19:29
Репутация: 13
Откуда: NO15UL
Благодарил (а): 43 раза
Поблагодарили: 16 раз
Russia

Методом проб и ошибок.

Сообщение sergsib » 11 сен 2018, 21:46

Хотел летом устроить себе супер-антенну на СВ, всё разузнал ,какое направление ,как подвесить лучше провод. Сделал трансформатор на кольце. С полевиком вообще повезло. Хотел уже на Авито заказать, а тут ученья начались. Мимо меня Ярсы носятся c охранением, утром в одну сторону, ночью на другую позицию. А тут вижу, около магазина до боли знакомую машину - командирский Урал с радиостанцией и другой аппаратурой. И вечером 500м полевика за 500р лежали у меня в сарайке. Так что имейте в виду, где дешевле можно взять этот провод. А потом такое лето не хорошее, да и работа..
Всё, отложил на следующий год, на осень надежды мало, сейчас +1 всего и грипп уже пристать успел - зараза!

Аватара пользователя
Bachlor
Сообщения: 623
Зарегистрирован: 26 авг 2017, 19:09
Репутация: 11
Откуда: QTH LOC KO89WC
Благодарил (а): 7 раз
Поблагодарили: 11 раз
Russia

Методом проб и ошибок.

Сообщение Bachlor » 11 сен 2018, 22:01

sergsib писал(а):Источник цитаты Вот вам за это фотка нормальной антенны на 80м.

Спасибо! Это моя мечта.:)

Аватара пользователя
Bachlor
Сообщения: 623
Зарегистрирован: 26 авг 2017, 19:09
Репутация: 11
Откуда: QTH LOC KO89WC
Благодарил (а): 7 раз
Поблагодарили: 11 раз
Russia

Методом проб и ошибок.

Сообщение Bachlor » 12 сен 2018, 21:26

Еще по расчету емкости провода. Из технической энциклопедии у меня расчет не получился, что-то попутал.
По Гоноровскому все в норме. От емкости и индуктивность сплясать. Да не мне Вам объяснять.:)

Аватара пользователя
sergsib
Сообщения: 475
Зарегистрирован: 22 авг 2017, 19:29
Репутация: 13
Откуда: NO15UL
Благодарил (а): 43 раза
Поблагодарили: 16 раз
Russia

Методом проб и ошибок.

Сообщение sergsib » 15 сен 2018, 10:02

Спасибо!
Всё почитал, подумал, прикинул свои возможности и время. С учётом того ,что требуется широкополосная антенна,
решил всё переиграть.
Антенна будет активная , она у меня уже есть и испытана, просто я постараюсь сделать больше высоту подвеса и как следствие, заземляющий проводник, участвующий в приёме, то-же будет выше. В принципе, за счёт заземления ,это и будет вертикал равный высоте заземления. Только в такой антенне нет явно выраженного резонанса, что мне больше подходит.
Ну а с кабелем ,да и с антенной, усилитель, само собой, хорошо согласован изначально.

Аватара пользователя
Bachlor
Сообщения: 623
Зарегистрирован: 26 авг 2017, 19:09
Репутация: 11
Откуда: QTH LOC KO89WC
Благодарил (а): 7 раз
Поблагодарили: 11 раз
Russia

Методом проб и ошибок.

Сообщение Bachlor » 15 сен 2018, 10:58

sergsib писал(а):Источник цитаты что требуется широкополосная антенна,
решил всё переиграть.

Решающее условие.
sergsib писал(а):Источник цитаты Только в такой антенне нет явно выраженного резонанса, что мне больше подходит.

Ждем результатов. :thank:

Аватара пользователя
sergsib
Сообщения: 475
Зарегистрирован: 22 авг 2017, 19:29
Репутация: 13
Откуда: NO15UL
Благодарил (а): 43 раза
Поблагодарили: 16 раз
Russia

Методом проб и ошибок.

Сообщение sergsib » 15 сен 2018, 21:38

Bachlor писал(а):Ждем результатов. :thank:

А я жду погоды!
Хотел сегодня по совету сходить в лес, но небесная картина, срисованная с балкона, мне совсем не понравилась.



Там слева, кстати ,видна часть антенны - это точно мечта всех любителей СДВ приёма. :)
Когда-то давно, передавала метеокарты очень и очень далеко, для наших моряков.

Аватара пользователя
Bachlor
Сообщения: 623
Зарегистрирован: 26 авг 2017, 19:09
Репутация: 11
Откуда: QTH LOC KO89WC
Благодарил (а): 7 раз
Поблагодарили: 11 раз
Russia

Методом проб и ошибок.

Сообщение Bachlor » 16 сен 2018, 04:32

sergsib писал(а):
Bachlor писал(а):Ждем результатов. :thank:

А я жду погоды!
Хотел сегодня по совету сходить в лес, но небесная картина, срисованная с балкона, мне совсем не понравилась.



Там слева, кстати ,видна часть антенны - это точно мечта всех любителей СДВ приёма. :)
Когда-то давно, передавала метеокарты очень и очень далеко, для наших моряков.

Красота! По фото расстояние не определить.
У канадского biggun-a VO1NA подобная позиция.
Эх.... :gluk: С балкона, такую антенну раскинуть.... :crazy: :bomb:
